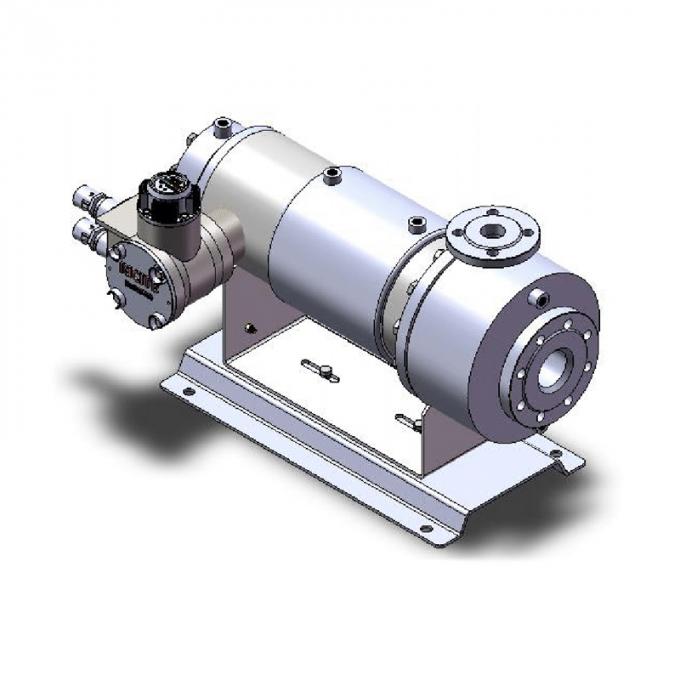

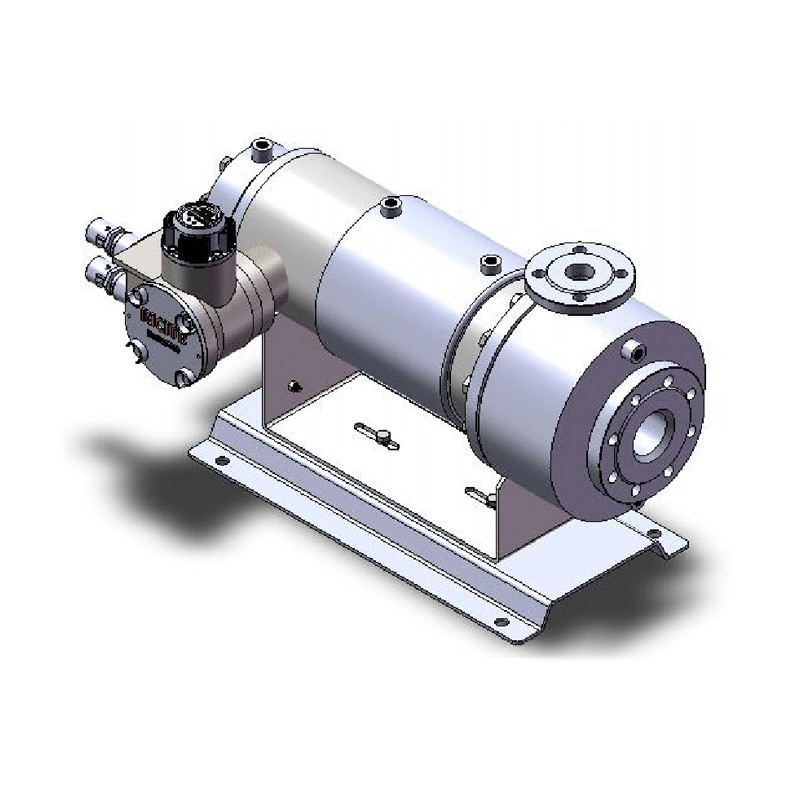

Pompa a motore in scatola per sostanze chimiche inorganiche
| Place of Origin: | China |
| Marca: | RICITE |
| Model Number: | k |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
Informazione dettagliata |
|||
| Place of Origin | China | Marca | RICITE |
|---|---|---|---|
| Model Number | k | Nome del prodotto: | Pompa del motore inscatolata alto punto della colata di serie di K |
| Colore: | Rosso, blu su misura | Flusso: | 1000 m3/h |
| ascensore: | 200 metri | temperatura: | ~+350℃ |
| Potenza: | 160 kW | Viscosità: | 100 mm/s |
| Pressione: | 2.5MPa | Applicazione: | petrolio, chimico, farmaceutico, placcante |
| Evidenziare: | tipo inscatolato pompa,pulsometro inscatolato,Tipo inscatolato pompa 160kW |
||
Descrizione di prodotto
Pompe per motori a cannoni della serie BA
Descrizione
Tipo ad alto punto di fusione
L'estremità idraulica e il lato motore della pompa sono muniti di giacche che possono essere riempite di vapore o liquido a una certa temperatura per evitare la cristallizzazione di liquidi ad alto punto di fusione.Il tubo di circolazione esterno della pompa deve anche essere isolato (riscaldato) con una giacca.
Tl'azionamento di una pompa centrifuga ordinaria è ottenuto collegando l'albero della girante della pompa all'albero elettrico attraverso un accoppiamento,con una lunghezza di rotazione superiore a 50 mm,Una pompa a motore confezionata è una pompa non sigillata, e sia la pompa che il motore motore sono sigillati in un recipiente a pressione riempito con il mezzo pompato.e un insieme di fili viene utilizzato per fornire un campo magnetico rotante e guidare il rotore.
Questa struttura elimina il dispositivo di sigillamento dell'albero rotativo che hanno le pompe centrifugali tradizionali, rendendolo completamente privo di perdite.
La pompa a motore in scatola collega la pompa e il motore, e il rotore del motore e la girante della pompa sono fissati sullo stesso albero.Il manicotto di schermatura viene utilizzato per separare il rotore e lo statore del motoreIl rotore opera nel mezzo trasportato e la sua potenza viene trasmessa al rotore attraverso il campo magnetico dello statore.
Inoltre, la fabbricazione di pompe in scatola non è complicata,e la loro estremità idraulica può essere progettata e fabbricata secondo i tipi strutturali e le norme e le specifiche pertinenti comunemente utilizzate nelle pompe centrifughe.
VANTAGGI
(1) Lunga durata di vita, sistema di bilanciamento automatico della spinta idraulica combinato con cuscinetti in carburo di silicio per ottenere un'elevata durata di vita;
(2) Alta efficienza, progettazione ottimizzata del motore e ricerca idraulica ad alta efficienza, raggiunto un'eccellente efficienza energetica;
(3) Alta affidabilità, tecnologia di elaborazione avanzata, attrezzature CNC ad alta tecnologia e test perfetti per garantire la stabilità delle prestazioni del prodotto;
(4) monitorare l'usura del cuscinetto per realizzare il monitoraggio online e il controllo automatico;
(5) Sigillazione secondaria per garantire la sicurezza dell'ambiente anche in caso di incidente.
Errori comuni e manutenzione delle pompe in scatola
1. la pompa a motore in scatola non può pompare il mezzo: c'è un problema con la condotta di aspirazione, come il blocco o la perdita di aria.Se le valvole di aspirazione o di uscita sono chiuse e se la configurazione di gestione è corretta.
Soluzione: gli utenti possono risolvere i problemi di cui sopra chiudendo, pulendo e configurando correttamente.che è che la testa di pressione di aspirazione è troppo bassaIl problema corrispondente può essere risolto aumentando la testa di aspirazione.
2. Flusso della pompa a motore in scatola troppo basso o troppo grande: ci sono molte ragioni per questo tipo di malfunzionamento, che possono essere il blocco o il ridimensionamento di condotte, filtri o motori.
Soluzione: basta rimuovere la bilancia e i blocchi. Se la pompa non è completamente riempita di liquido o la valvola di ingresso non è completamente aperta, è sufficiente eseguire l'operazione corrispondente.Se il flusso è troppo elevatoInoltre, se la testa della pompa in scatola è troppo piccola,si tratta di un problema di sistema e è necessario contattare il produttore della pompa in scatola per aiutarlo a risolverlo.
3Quando la pompa a motore in scatola è in funzione, il rumore è relativamente forte o instabile: allora è necessario considerare se le parti interne alla pompa, come i cuscinetti, sono usurate,e se ci sono oggetti estranei all'interno della pompa motore in scatola
Soluzione: se si verifica una simile situazione, è necessario contattare il fabbricante o il personale di manutenzione professionale per lo smontaggio e la riparazione.
4Il valore di resistenza della bobina di avvolgimento del motore è normale, ma la pompa non può ruotare: la causa è la levigatura a secco causata dal funzionamento senza liquido,e il manico dell' albero del rotore e il cuscinetto di grafite sono bloccati. o a causa di altri guasti meccanici che causano interferenze.
Soluzione: smontare la pompa in scatola, pulire gli accessori e individuare il punto di guasto.
5Il motore va bene, ma la corrente di funzionamento è troppo elevata: la ragione è che non c'è abbastanza liquido da trasportare.Oppure può esserci blocco meccanico e deviazione nel fissaggio del coperchio di fine motore.
Soluzione: dopo la decomposizione, pulire e rimontare.
Caratteristiche
La pompa a motore in scatola è composta da un motore in scatola e una pompa, la superficie interna dello statore e la superficie esterna del rotore sono ricoperti da un metallo resistente alla corrosione non magnetico a pareti sottili,quindi il statore avvolgimento, il nucleo del rotore non verrà eroso dal liquido trasportatore, poiché sono completamente separati.l'intero rotore è immerso nel liquido trasportatore, nessuna parte rotante si estende all'esterno, è una struttura senza perdite, quindi ha i seguenti vantaggi
(1) Privo di perdite, adatto per il trasporto di liquidi tossici, esplosivi, infiammabili, purificati e corrosivi;
(2) Sigillazione completa, adatta per il trasporto di liquidi facilmente ossidabili;
(3) Senza sigillo meccanico, è adatto per il trasporto di liquidi ad alta pressione di sistema, liquidi ad alto punto di fusione, liquidi ad alta temperatura e liquidi a bassa temperatura.
(4) Utilizzando un mezzo come lubrificante, senza bisogno di grasso, senza contaminazione del liquido trasportato, senza necessità di iniezione e drenaggio di grasso;
(5) Poiché il motore e la pompa sono coassiali, risparmiano spazio, sono leggeri, compatti, facili da mantenere e smontare;
(6) Il motore adotta raffreddamento ad acqua o raffreddamento naturale, senza ventola, quindi le vibrazioni di marcia sono minori e il rumore è inferiore.
Parametri
| NOME | TIPO | Flusso | Capo | TEMPERATURA operativa | Potenza | VISICOSITÀ | Pressione | Articolo 2 |
| Punto di fusione della serie K punto motore in scatola | Serie K | 1000 m3/h | 200 metri | ¥ + 350°C | 160 kW | 100 mm/s | 2.5MPa | Punto di fusione inferiore a 140°C |
Descrizione del modello
Materiale
| Codice | 4 | 5 | 6 | 7 | |
| Parti bagnate | 304 | 304L | 316 | 316L | |
| Acciaio a gomma | Pompa | Temperatura elevata | Altri materiali | ||
| Norme | PTFE | ||||
| Motore | PTFE | ||||
| Può | Leggia Hastelloy -C | Leggia Hastelloy -C | |||
| Fabbricazione | 304/301 | 304L | 316 | 316L | |
| Manica dell'albero, anello di spinta | Stellite | ||||
| SSiC | |||||
| Portamento | Resina di furano impregnata di grafite, SSiC | ||||
Disegno sezionale
Modelli
|
- No, no, no, no. |
Modello di pompa |
Velocità | Potenza (KW) | |||
| n=2900r/min | 介质密度 ((Densità media ((g/cm)) | |||||
| Flusso m3/h | Capo m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- No, no, no, no. |
Modello di pompa |
Velocità | Potenza ((Kw) | |||
| n=2900r/min | (Densità media(g/cm)3) | |||||
| Flusso m3/h | Capo m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
Più di 10.000+ clienti nei settori chimico, farmaceutico, delle nuove energie, della foglia di alluminio elettronica e di altri settori hanno scelto i prodotti RICITE (pompe a trasmissione magnetica, pompe a motore in scatola chimica,pompe a diaframma, pompe centrifughe a tenuta meccanica, ecc.), e Ricite (Zhejiang) Science & Technology Co., Ltd. ha partecipato alla redazione di diverse norme e specifiche tecniche del settore,e ha vinto gli onori di alta tecnologiaRicite (Zhejiang) Science & Technology Co., Ltd. è impegnata nella produzione di pompe senza perdite,e aderisce all'obiettivo di sviluppare pompe a propulsione magnetica, pompe a motore in scatola chimica e altre pompe, e persegue l'innovazione tecnologica e fornisce ai clienti pompe e servizi affidabili, altamente efficienti in termini di costi e di risparmio energetico.
